Thiết bị điện an toàn 3 pha cho xưởng gỗ và nhà xưởng

Với một hộ gia đình, sự cố điện làm hỏng vài thiết bị. Với một xưởng, nó làm dừng sản xuất — và cái đắt nhất thường không phải cái máy bị cháy, mà là những ngày không chạy được.

Bài này nói về thiết bị điện an toàn 3 pha cho xưởng gỗ và nhà xưởng: năm nguy cơ cần kiểm soát, cách đối chiếu thông số, và chỗ nào bên em làm được, chỗ nào không.

Điện ba pha trong xưởng khác nhà ở ở đâu

Ba khác biệt quyết định:

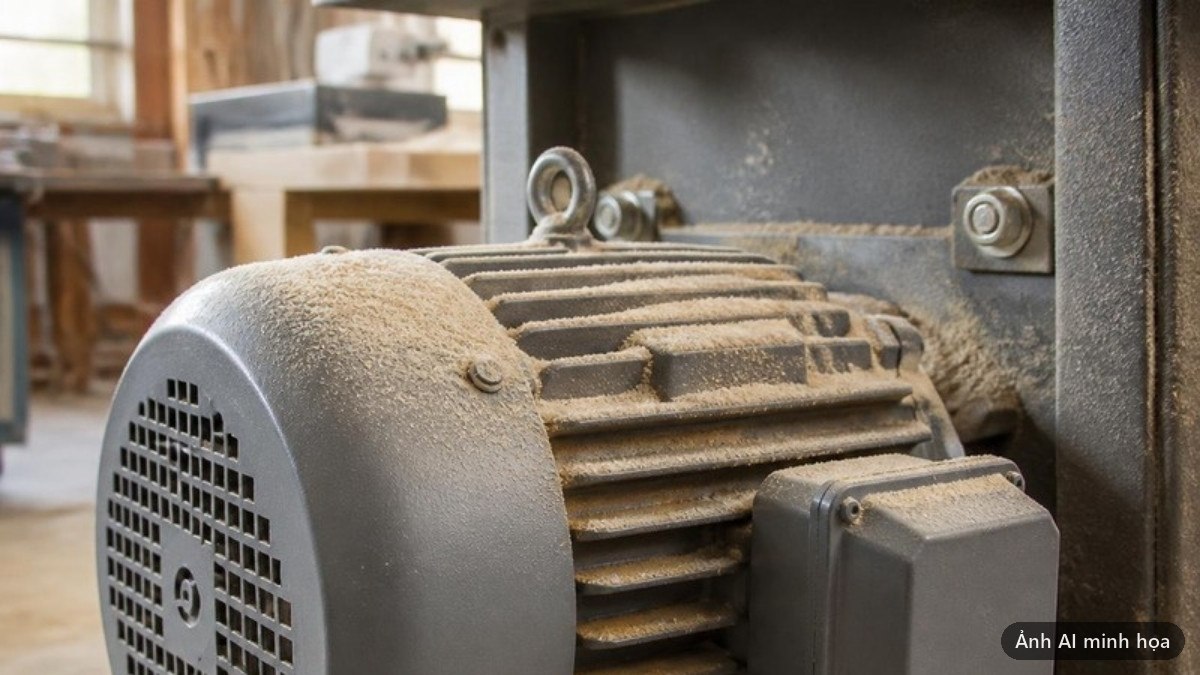

• Tải là động cơ, không phải đồ gia dụng. Mỗi lần khởi động, dòng qua đầu cốt lớn hơn dòng chạy bình thường nhiều lần. Xưởng là nơi máy bật tắt cả ngày.
• Có thêm nguy cơ riêng của hệ ba pha: mất pha, lệch pha, sai thứ tự pha — những thứ nhà một pha không có.
• Môi trường khắc nghiệt hơn: bụi, mùn, dầu, rung động, nhiệt. Tủ điện xưởng xuống cấp nhanh hơn tủ điện nhà ở rất nhiều.

Năm nguy cơ cần kiểm soát

1. Quá tải và ngắn mạch. Chọn thiết bị bảo vệ theo dòng tải thật, theo tiết diện dây và theo đặc tính khởi động của máy — không theo con số cho sẵn.
2. Dòng rò. Cách điện xuống cấp vì ẩm, bụi, dầu, rung. Cần nhìn cả hệ thống nối đất chứ không chỉ nhìn thiết bị.
3. Mất pha hoặc lệch pha. Động cơ vẫn quay nhưng cuộn dây hỏng dần. Chi tiết ở bài Mất pha trong xưởng ba pha.
4. Hồ quang và phát nhiệt tại mối nối. Đây là nguy cơ âm thầm nhất, và cũng là thứ aptomat không thấy.
5. Cháy do môi trường. Bụi gỗ, vải vụn, dung môi. Phần riêng cho xưởng gỗ ở bài Tủ điện xưởng gỗ: bụi, nhiệt và những chỗ hay cháy.

Để ý: nguy cơ 1 và 2 có thiết bị quen thuộc xử lý. Nguy cơ 3 cần rơ le bảo vệ mất pha — hạng mục này bên em không bán, anh chị hỏi đơn vị chuyên về thiết bị đóng cắt và điều khiển. Nguy cơ 4 và 5 là phần bên em phục vụ.

Thiết bị ba pha bên em đang phân phối

MHHVIETNAM nhập khẩu và phân phối thiết bị an toàn điện, không sản xuất. Thông số từng mã ghi theo catalog nhà sản xuất trên trang sản phẩm.

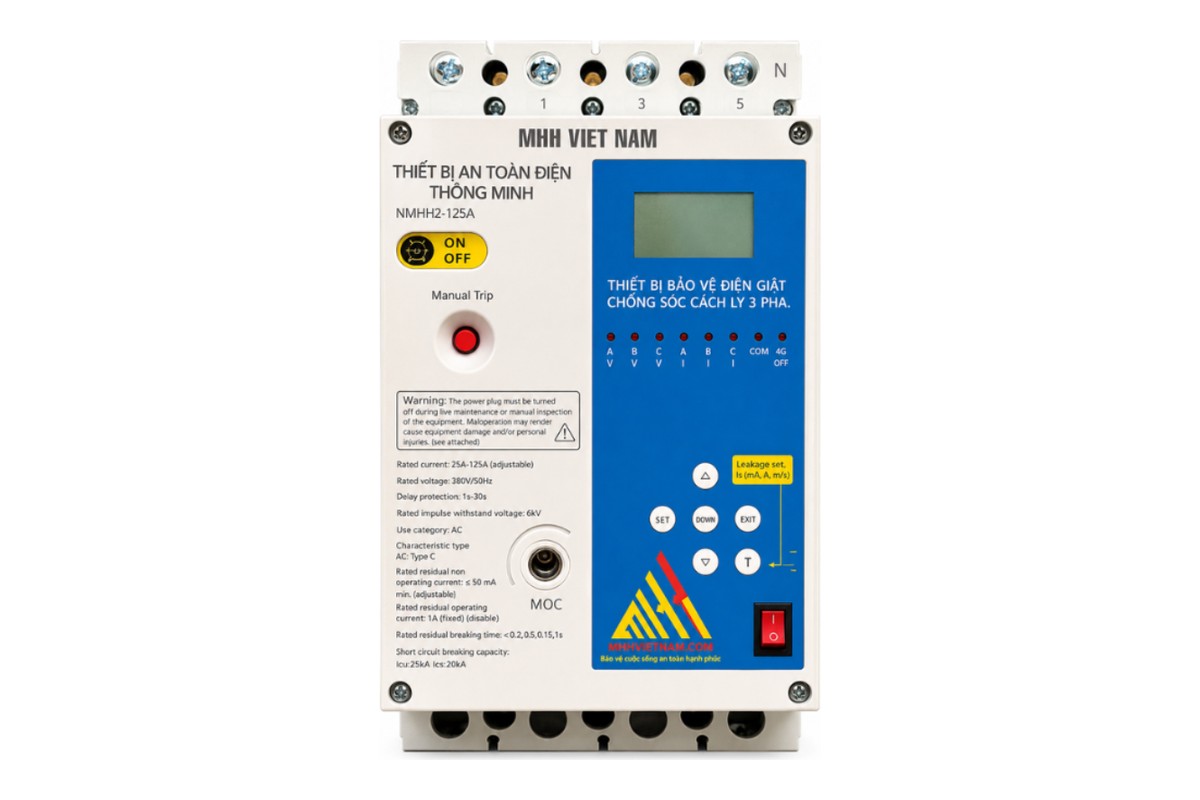

Bảo vệ điện giật cách ly 3 pha

Lớp dành cho người — thợ đứng máy, người vào sửa chữa, người làm vệ sinh quanh tủ. Đáng cân nhắc nhất ở khu vực tay ướt, sàn ẩm, hoặc nơi có nhiều người lạ qua lại. Công dụng là hỗ trợ giảm thiểu nguy cơ điện giật trong phạm vi chức năng thiết kế.

Xem trang sản phẩm · bản dòng lớn cho tủ tổng: NMHH-3P125A-PT

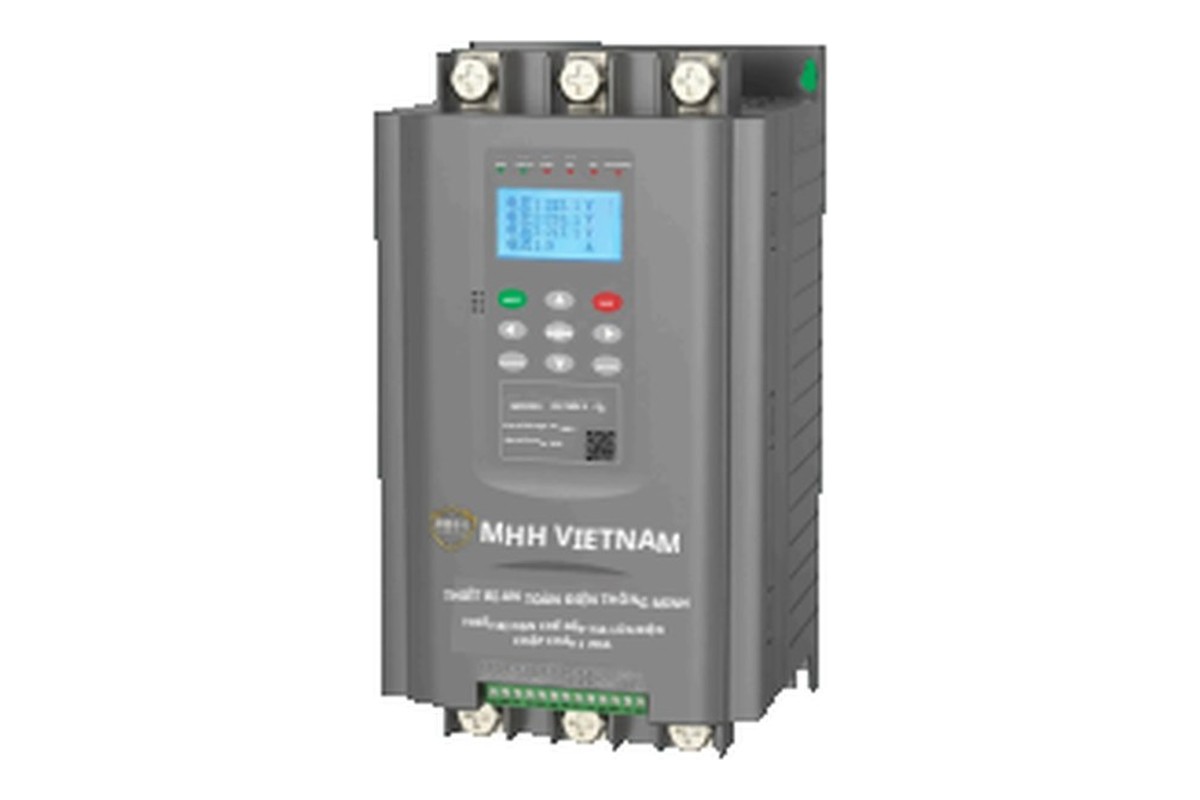

Hạn chế tia lửa điện 3 pha

Lớp dành cho tài sản — nhắm vào tia lửa tại điểm tiếp xúc kém, thứ đứng sau nhiều vụ chập cháy trong tủ. Trong xưởng gỗ, nơi quanh tủ là mùn cưa, đây là lớp đáng cân nhắc sớm.

Các mã ba pha: DL1MHH-3P80A-PT · DL1MHH-3P100A-PT · DLMHH-3P63A-PT · DLMHH-3P125A-PT. Xem cả nhóm sản phẩm để đối chiếu dòng định mức.

Chữa cháy tủ điện

Lớp cuối, cho tình huống đã phát cháy trong tủ ngoài giờ làm. Xưởng đóng cửa 16 tiếng mỗi ngày thì đây là thứ duy trì canh gác trong khoảng đó. Nó không thay thế hệ thống phòng cháy chữa cháy của nhà xưởng.

Đối chiếu thông số: bốn con số phải có

Trước khi hỏi giá, chuẩn bị bốn con số này — thiếu một con số là chưa chọn được mã:

1. Dòng định mức tủ tổng (A) — đọc trên aptomat tổng đang dùng.
2. Công suất máy lớn nhất (kW) và số lượng động cơ.
3. Tiết diện dây trục (mm²) hiện tại.
4. Chỗ trống còn lại trong tủ — đo bề rộng thật, vì thiết bị ba pha chiếm nhiều chỗ.

⛔ Không chọn dòng định mức theo mã xưởng khác đang dùng. Hai xưởng cùng ngành vẫn có thể lệch nhau rất xa về tải.

Thứ tự nên làm khi ngân sách có hạn

Đây là phần hay bị làm ngược.

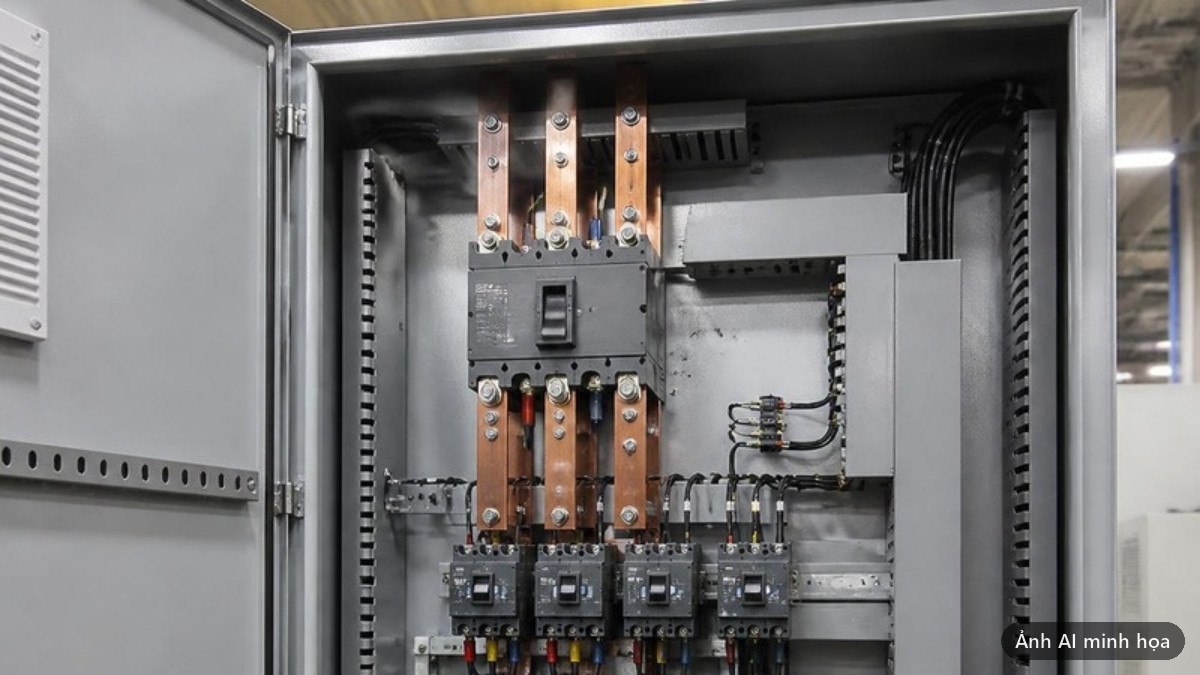

1. Dọn và siết lại tủ. Vệ sinh bụi, siết đầu cốt theo lực nhà sản xuất thiết bị quy định, thay phần đã cháy sém. Phần này tốn công chứ không tốn nhiều tiền.
2. Tách nhánh và tính lại tiết diện dây cho những máy mới lắp thêm sau này.
3. Bổ sung lớp bảo vệ con người ở khu vực ẩm và nơi thợ hay tiếp xúc.
4. Bổ sung lớp hạn chế tia lửa cho tủ đặt gần vật liệu dễ cháy.
5. Thêm lớp chữa cháy trong tủ cho tủ không có người trông ban đêm.

Lắp thiết bị lên một tủ đầy bụi và đầu cốt lỏng thì không giải quyết được gốc. Bước 1 luôn đi trước.

Ghi lại trước và sau để biết có hiệu quả

Nếu muốn đánh giá khoản đầu tư này có đáng hay không, phải có số để so. Nên ghi lại trước khi lắp:

• Số lần dừng máy vì sự cố điện trong 12 tháng gần nhất.
• Số lần phải thay hoặc quấn lại động cơ.
• Ảnh hiện trạng tủ điện, chụp cùng một góc.
• Biên bản nghiệm thu khi lắp xong.

Cơ sở sản xuất thuộc diện quản lý về phòng cháy, chữa cháy theo Phụ lục I Nghị định 105/2025/NĐ-CP còn nên giữ bộ hồ sơ này để xuất trình khi được kiểm tra.

⛔ Bên em không đưa ra con số kiểu “giảm bao nhiêu phần trăm chi phí” hay “ngăn được mọi vụ cháy”. Những con số đó cần dữ liệu thật của chính xưởng anh chị, đo trước và sau.

Câu hỏi hay gặp

Xưởng tôi đã có aptomat ba pha rồi, còn cần gì nữa?

Aptomat lo quá tải và ngắn mạch. Ba nguy cơ còn lại của hệ ba pha — mất pha, dòng rò, tia lửa tại mối nối — đều nằm ngoài tầm của nó. Nên bắt đầu bằng việc xác định xưởng đang thiếu lớp nào, thay vì mua thêm cho đủ bộ.

Thiết bị của bên em có bảo vệ mất pha không?

Không. Mất pha cần rơ le bảo vệ mất pha hoặc rơ le giám sát điện áp ba pha — bên em không bán hạng mục này, anh chị hỏi đơn vị chuyên về thiết bị đóng cắt và điều khiển. Phần bên em phục vụ là lớp xử lý hậu quả mà mất pha để lại trong tủ: điểm tiếp xúc phát nhiệt, tia lửa, nguy cơ điện giật.

Lắp ở tủ tổng là đủ cho cả xưởng phải không?

Chưa chắc. Tủ tổng và tủ nhánh có vai trò khác nhau, và một số máy có thể cần bảo vệ riêng. Phần phối hợp được bàn ở bài Lắp ở đầu nguồn hay mạch nhánh.

Thiết bị ba pha có lắp được cho nhà một pha không?

Không nên, và ngược lại cũng vậy. Số pha quyết định cả sơ đồ đấu nối lẫn nguyên lý làm việc. Nhà một pha thì xem bài Thiết bị 1 pha cho gia đình.

Xưởng nhỏ sáu, bảy máy có cần không?

Số máy không quyết định bằng loại máy, loại bụi và giá trị thiệt hại khi dừng. Một xưởng sáu máy có máy chà nhám chạy cả ngày thì lượng bụi mịn và tải động cơ không hề nhỏ. Nên tính theo nguy cơ thật, không theo quy mô.

Bao lâu nên kiểm tra tủ điện xưởng một lần?

Không có con số áp chung. Cách hợp lý là mở tủ kiểm tra sau tháng đầu để xem bụi bám nhanh đến đâu, rồi đặt chu kỳ theo thực tế đó và ghi sổ mỗi lần. Xưởng nhiều bụi thì chu kỳ phải ngắn hơn hẳn xưởng lắp ráp.

Gửi ảnh tủ điện xưởng, bên em xem giúp

Chụp tủ tổng khi mở nắp, cận cảnh khu vực đầu cốt và khởi động từ, và một ảnh khu máy phát sinh bụi nhiều nhất. Nhắn kèm bốn con số ở mục trên nếu có.

Bên em xem giúp: điểm nào đang phát nhiệt, nhánh nào gánh quá thiết kế, nên xử lý hạng mục nào trước, và dòng định mức nào hợp với tủ thật. Phần nào thuộc thiết bị bên em thì nói rõ, phần nào không thì chỉ hướng.

Phần xem ảnh và tư vấn qua tin nhắn không mất phí.
